Iluminação de Calçadas - Eixo Monumental de Brasília

Projeto Luminotécnico [Eixo Monumental]

Considerações
Vigore Soluções Tecnológicas

Aplicação das soluções tecnológicas oferecidas pela Vigore que demonstram o uso da computação gráfica para a elaboração de projetos luminotécnicos profissionais. Neste exemplo foram empregados modelos de luminárias profissionais da marca EATON (EUA).

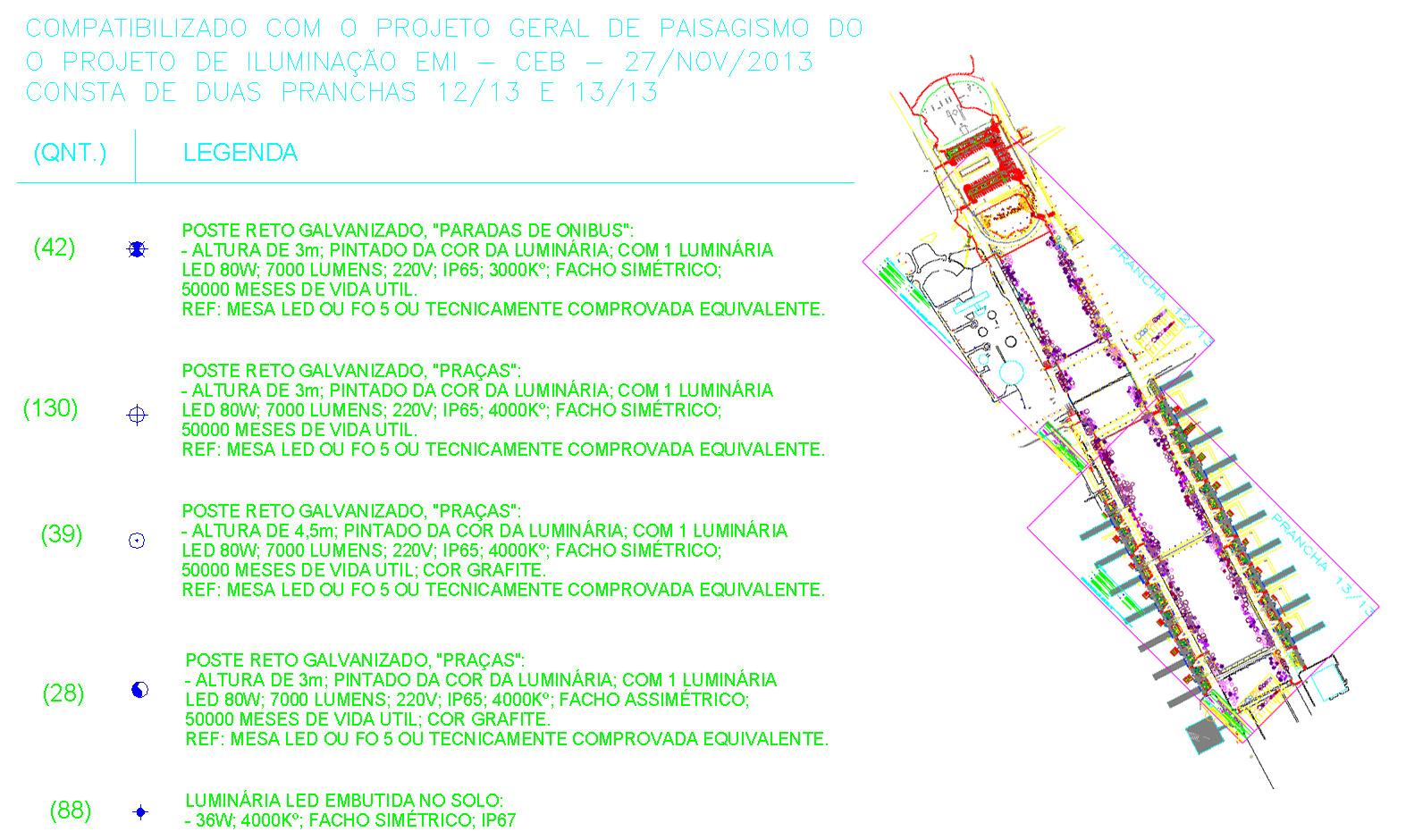

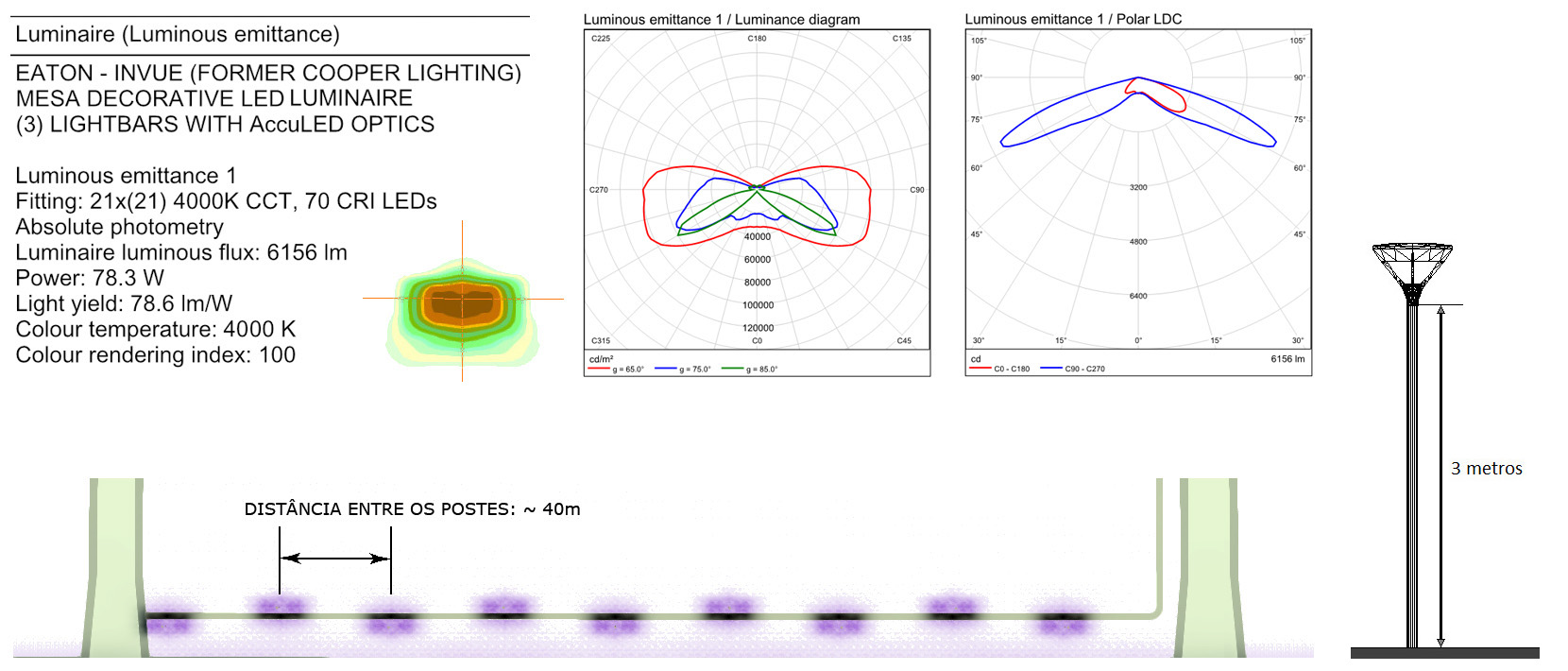

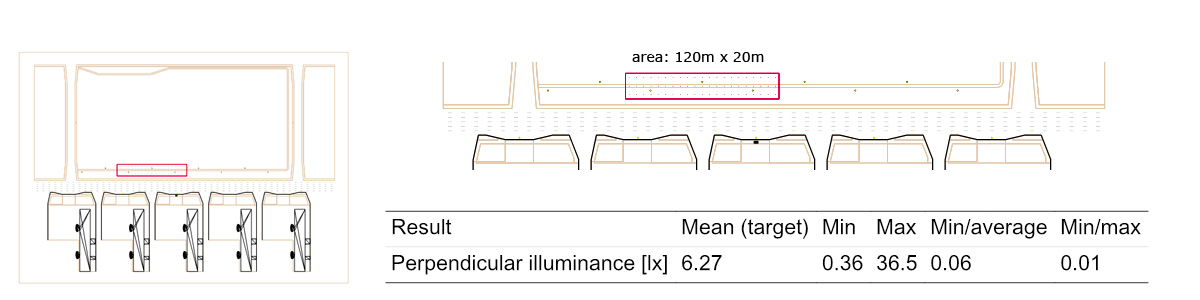

Mesa LED - Análise e Simulações

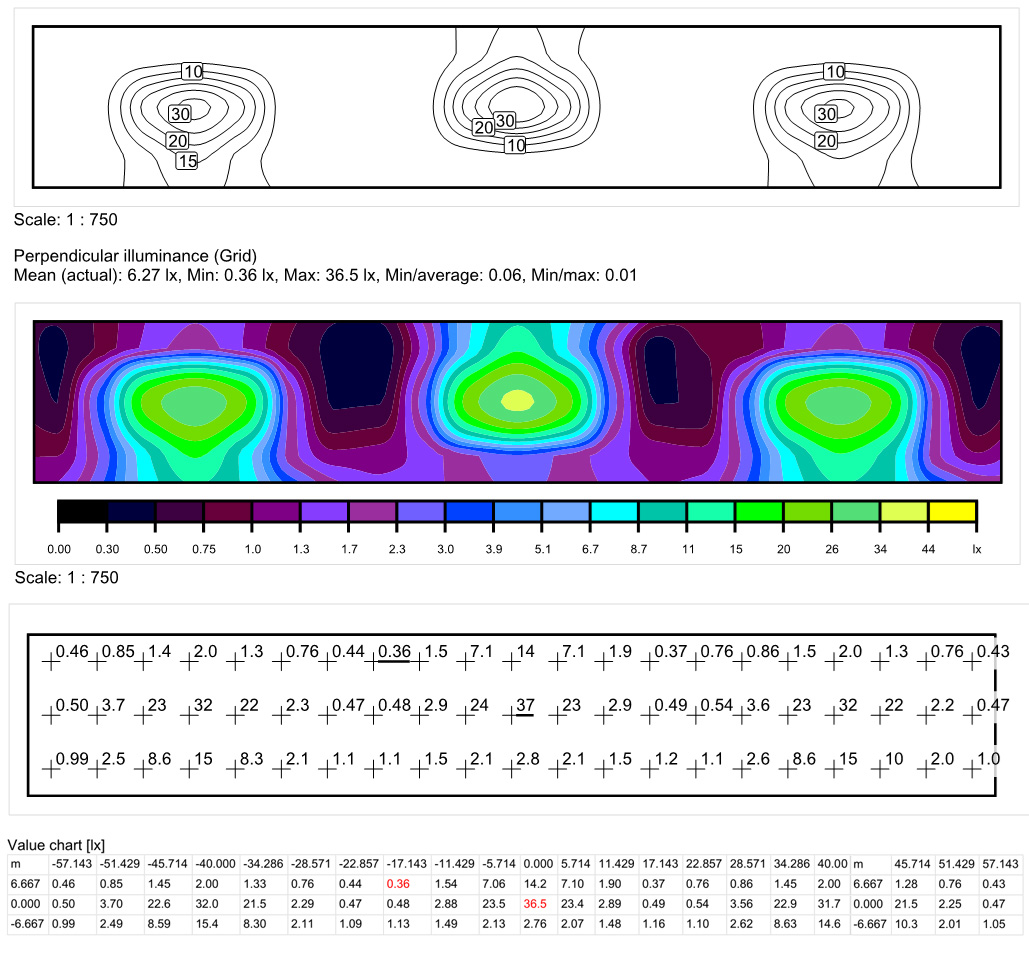

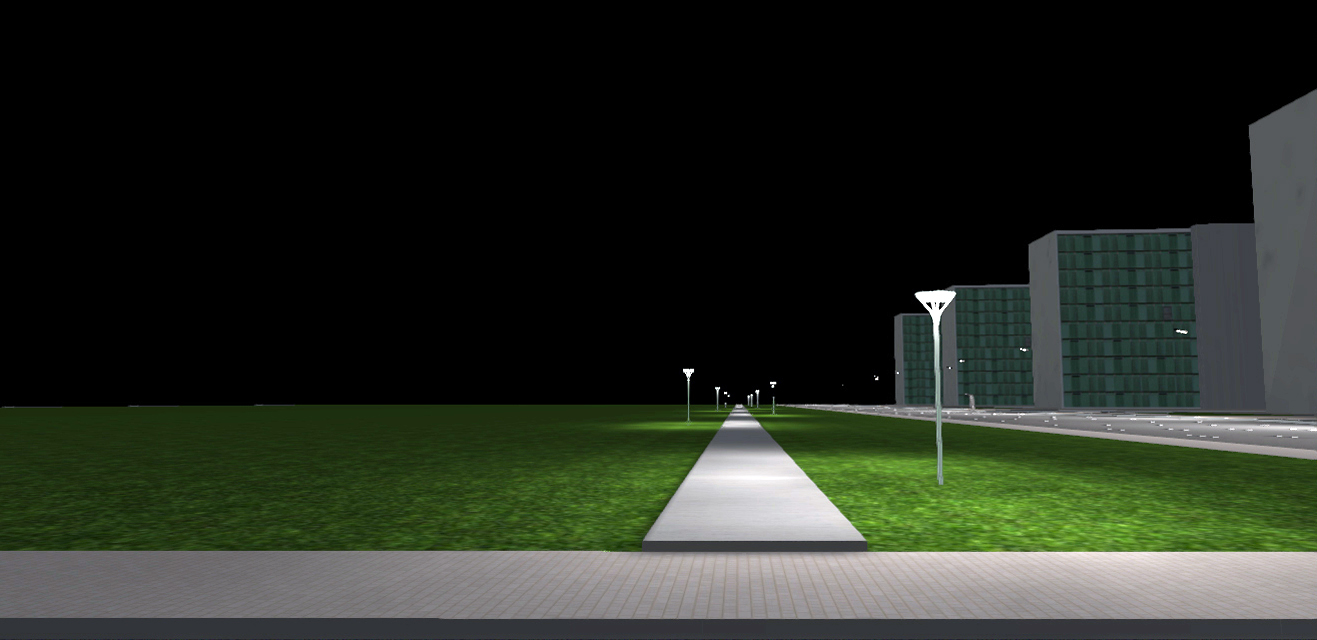

Mesa LED - Simulação 1

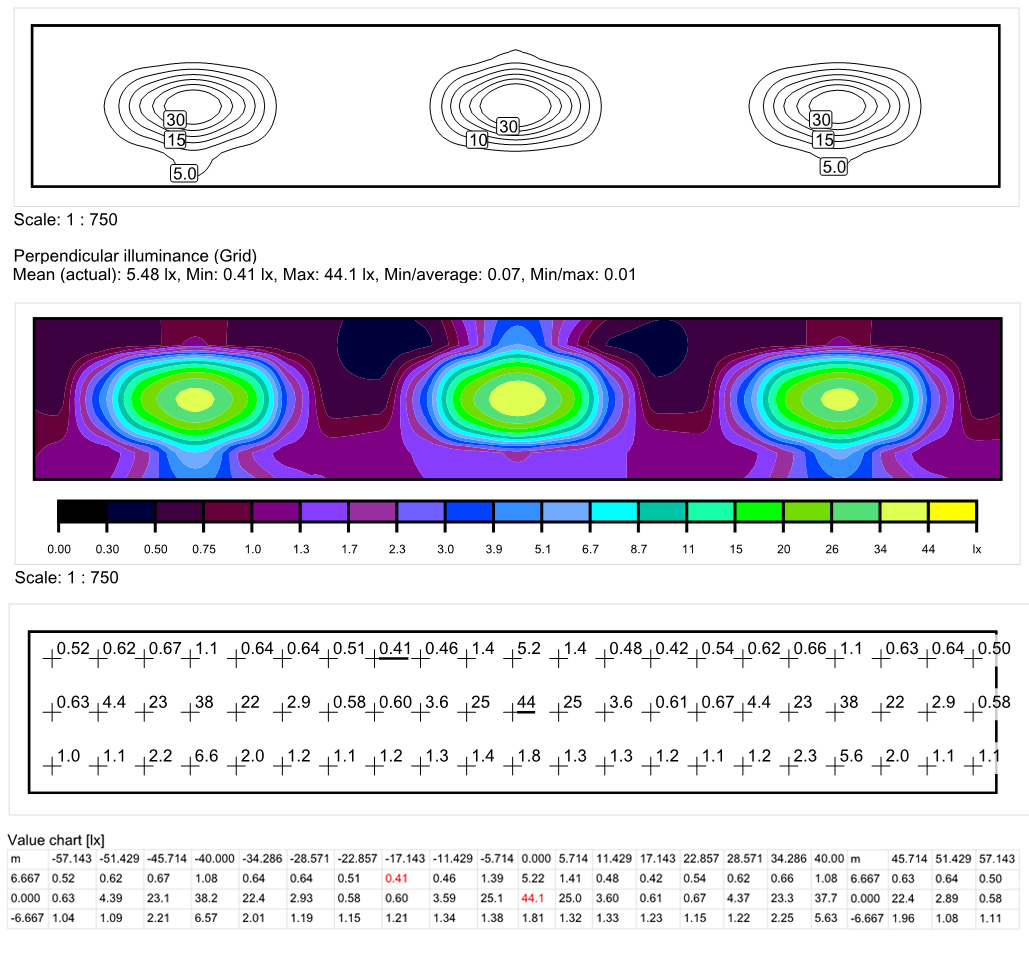

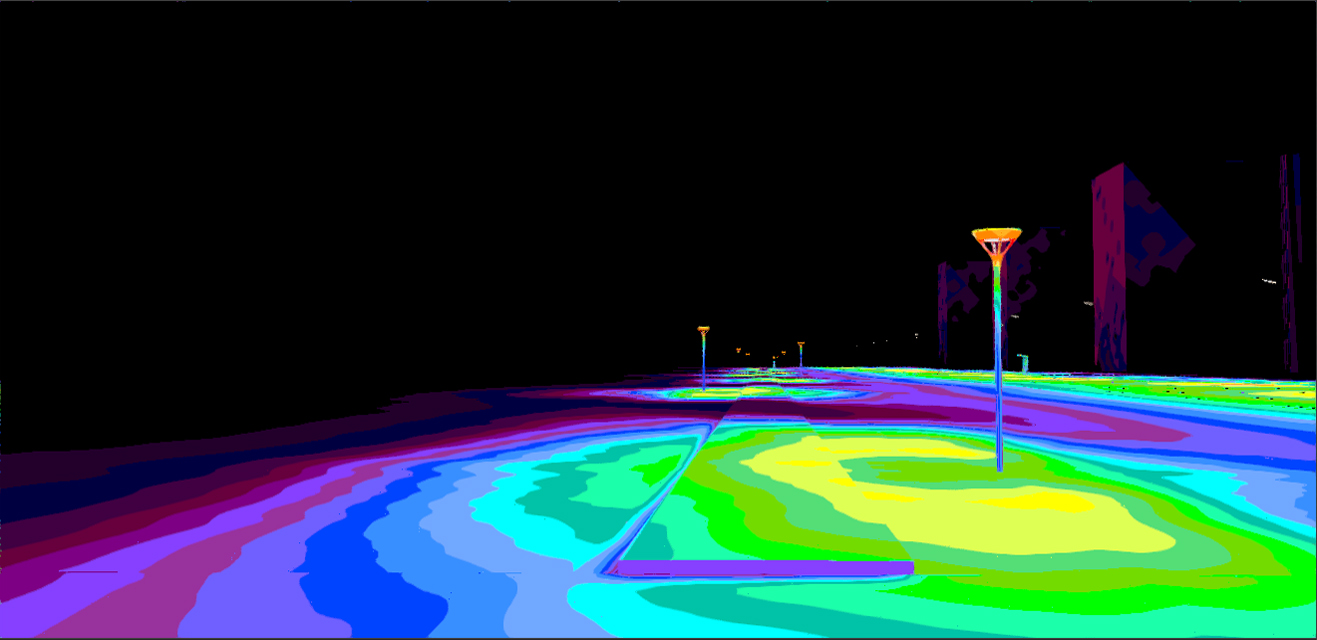

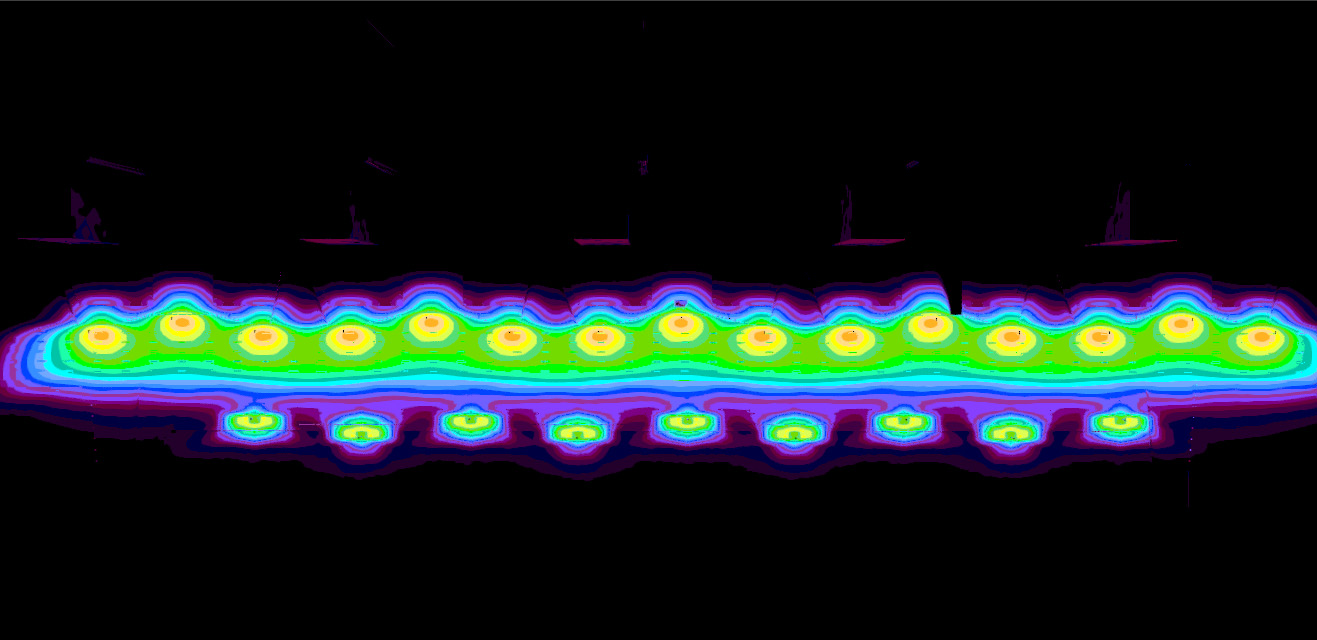

Mesa LED - Simulação 2

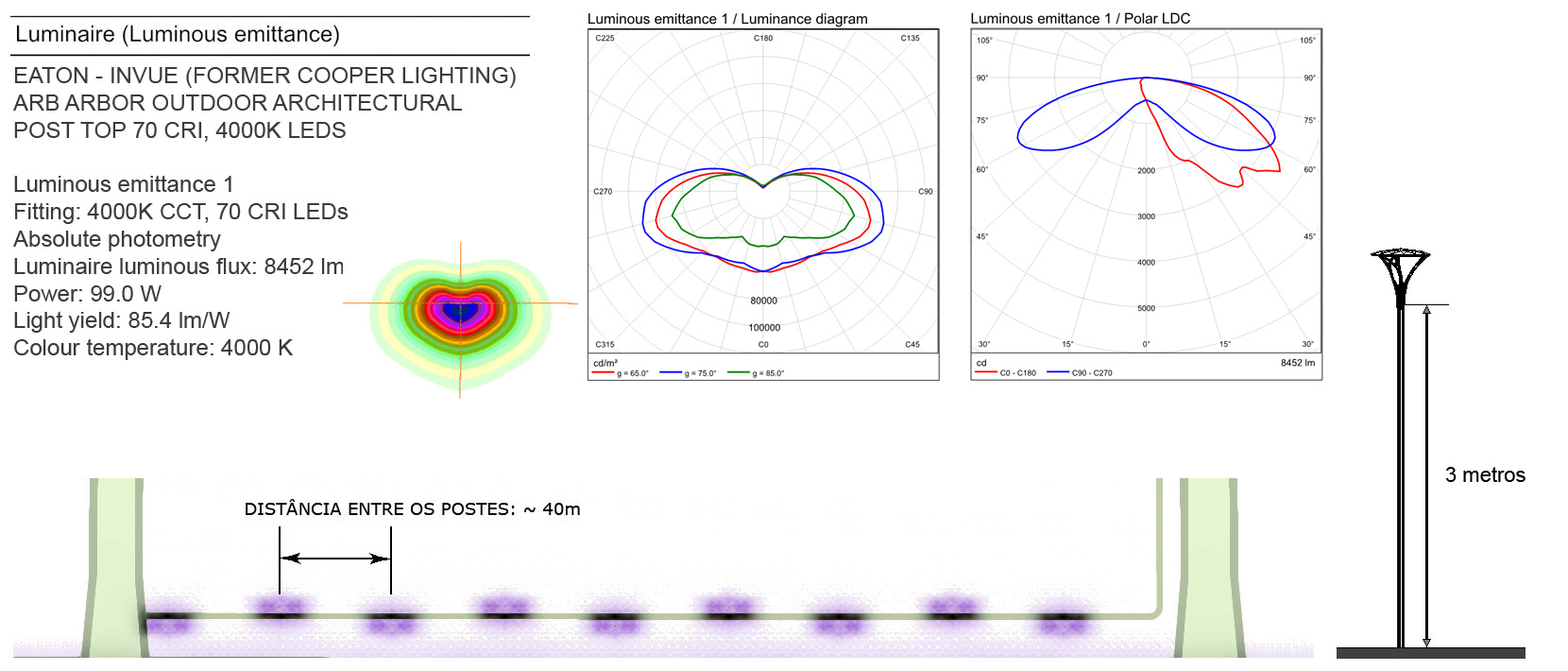

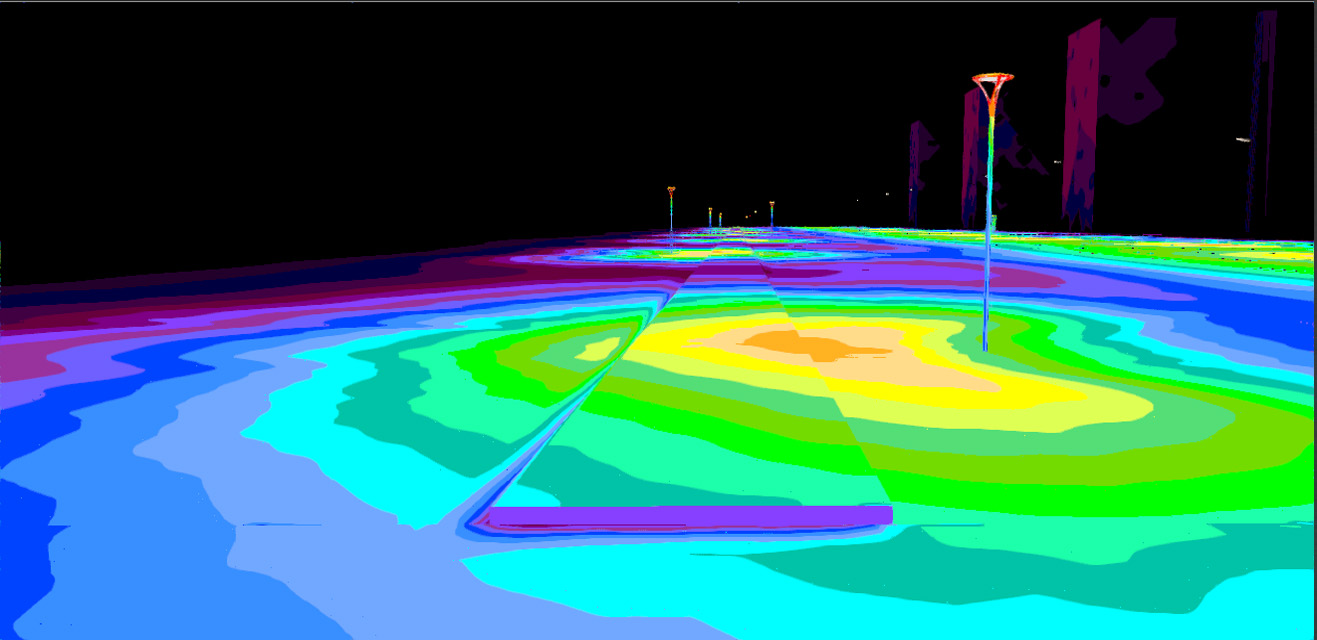

Arbor LED - Análise e Simulações

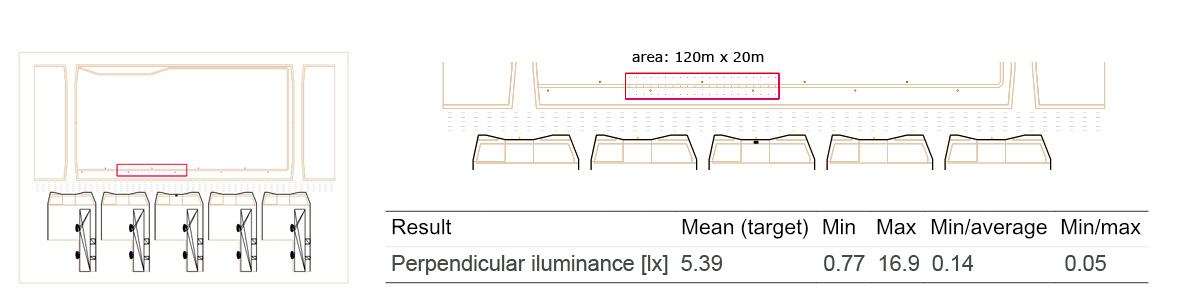

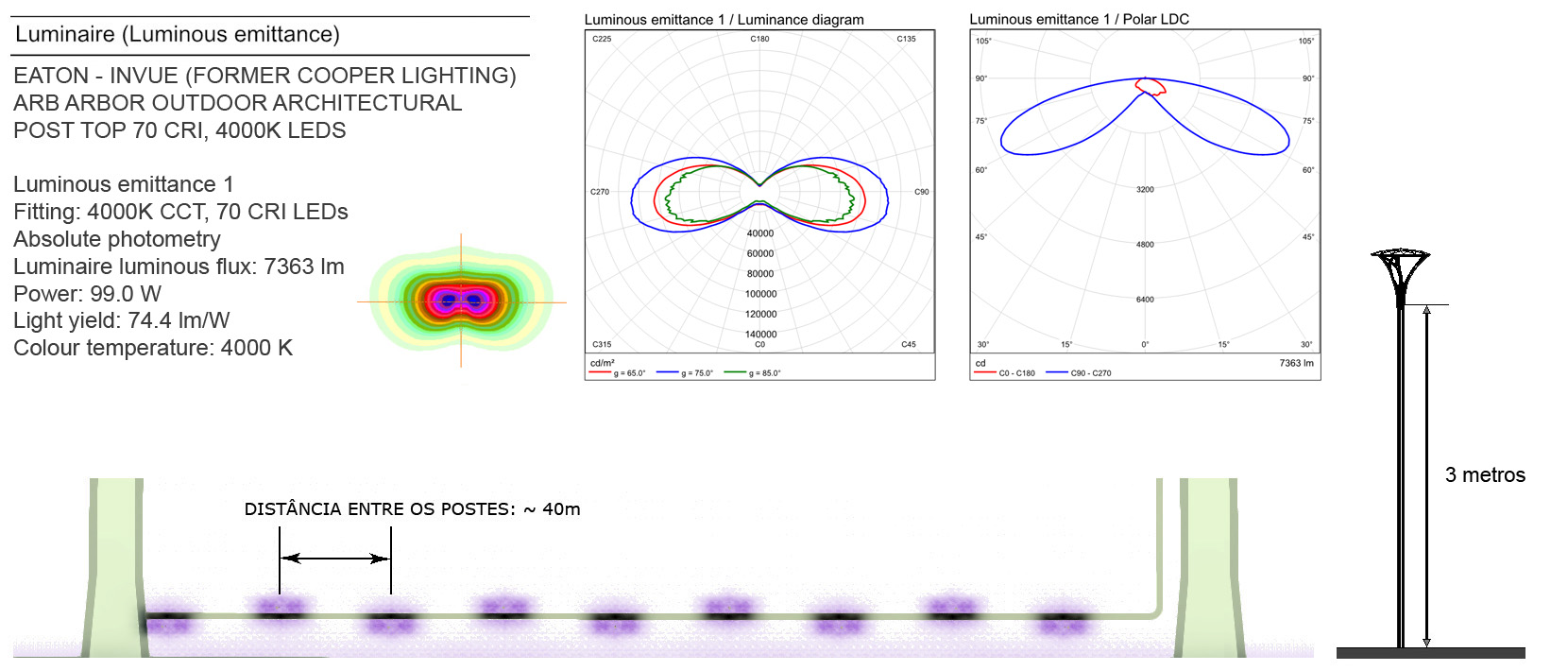

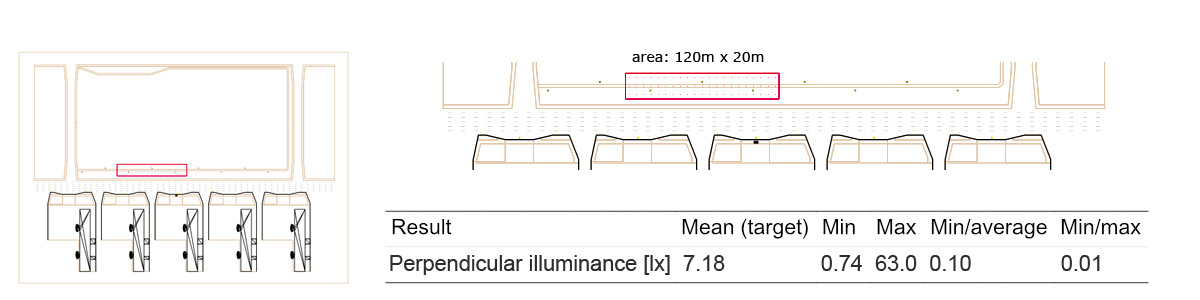

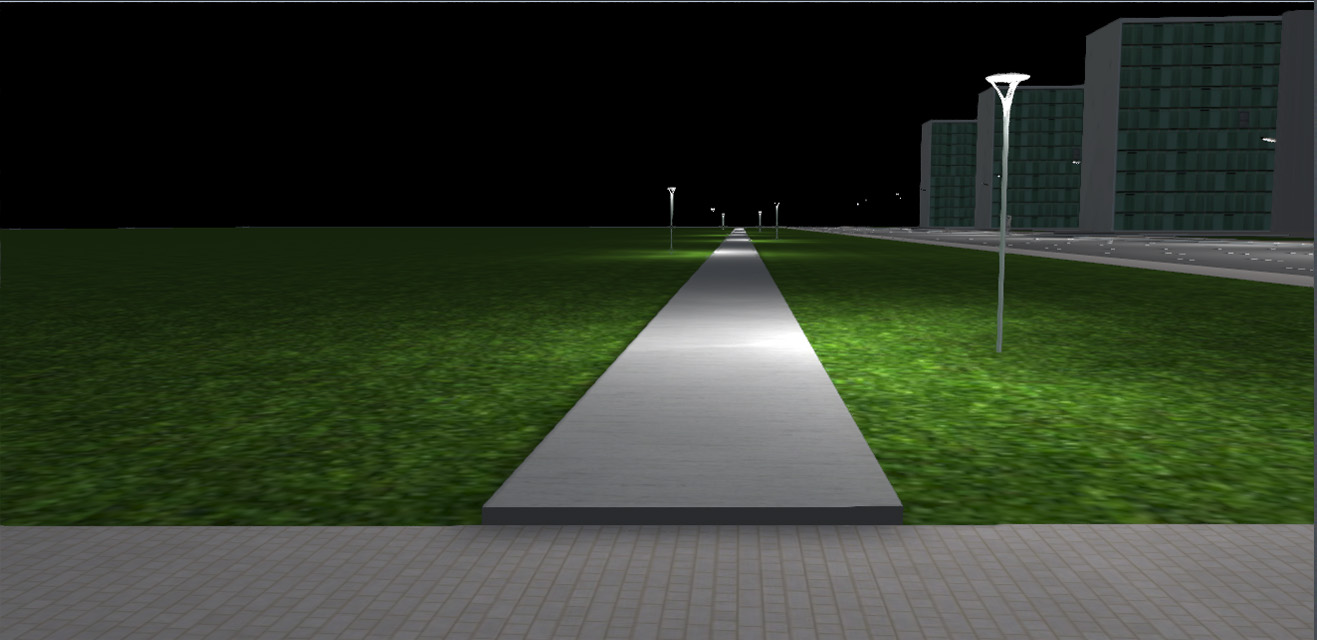

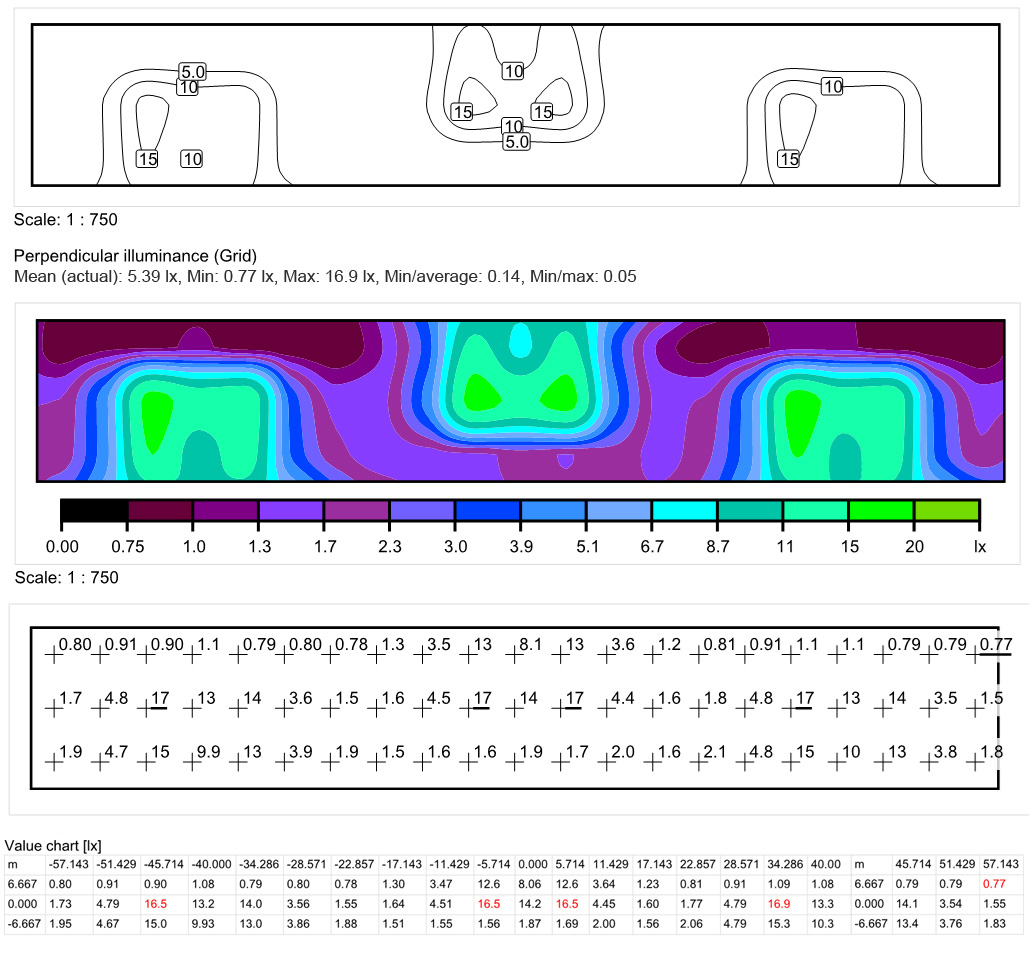

Arbor LED - Simulação 1

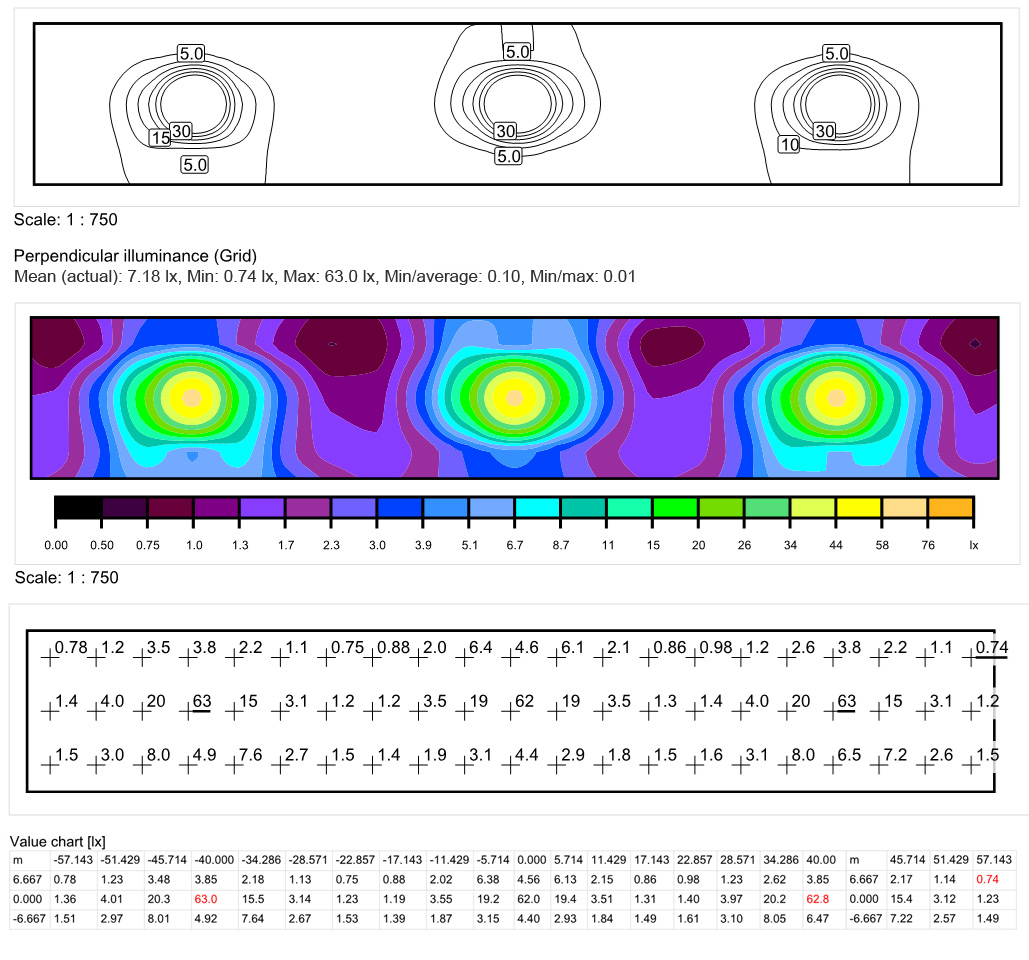

Arbor LED - Simulação 2

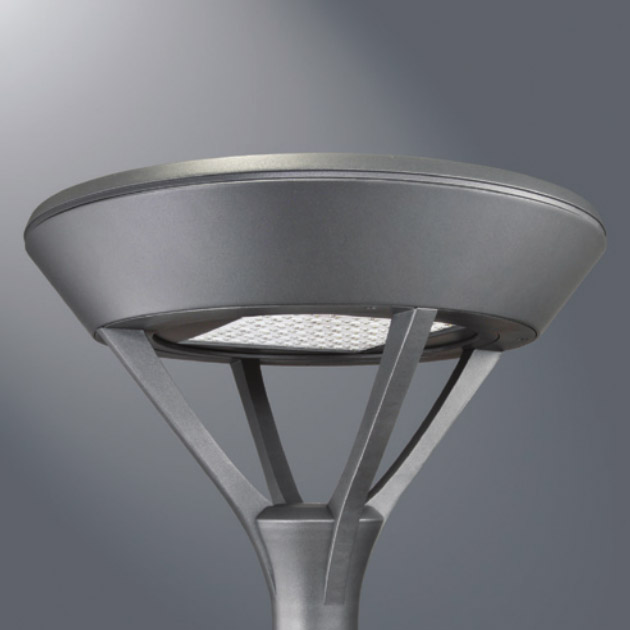

Luminárias MESA LED

Abaixo serão apresentadas todas as informações da família de luminárias MESA LED fabricada pela norte americana EATON.

A luminária MESA LED é uma luminária LED do tipo classe A (topo de linha). É um produto de vanguarda e está entre os melhores produtos de iluminação do mundo. As técnicas avançadas de fabricação empregadas nesta luminária proporcionam o que há de melhor em qualidade de reprodução de cores, distribuição ótica da iluminação e tempo de vida útil. Instalada corretamente e com a devida manutanção, a durabilidade desse tipo de produto está estimada em mais de 30 anos sem perdas significativas de qualidade. A manutenção de pelo menos 70% da luminância da luminária está estimada em mais de 400.000 horas (L70).

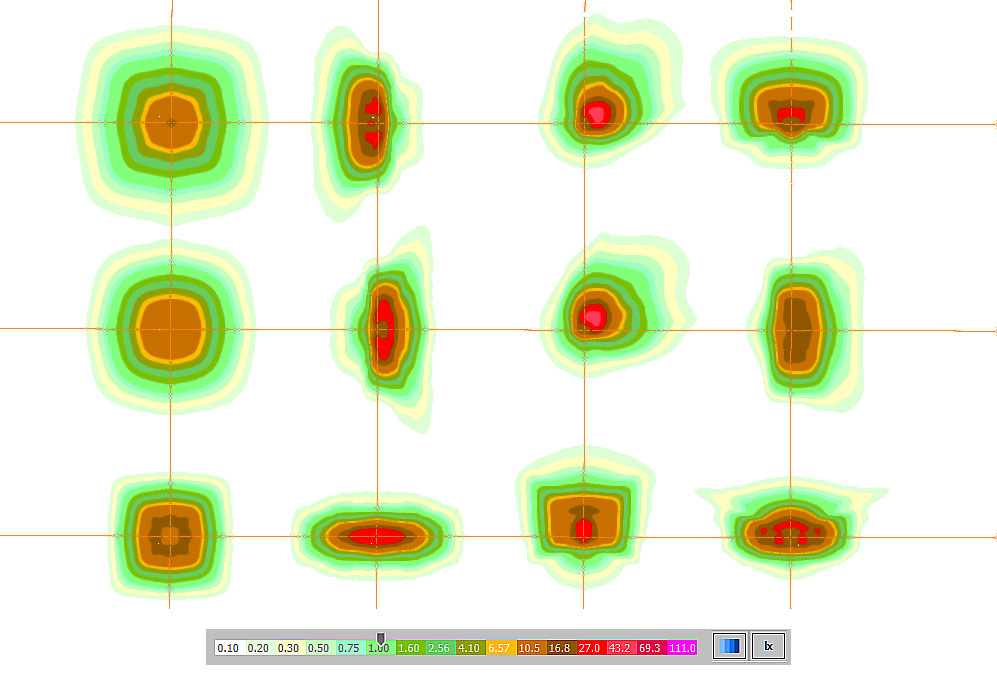

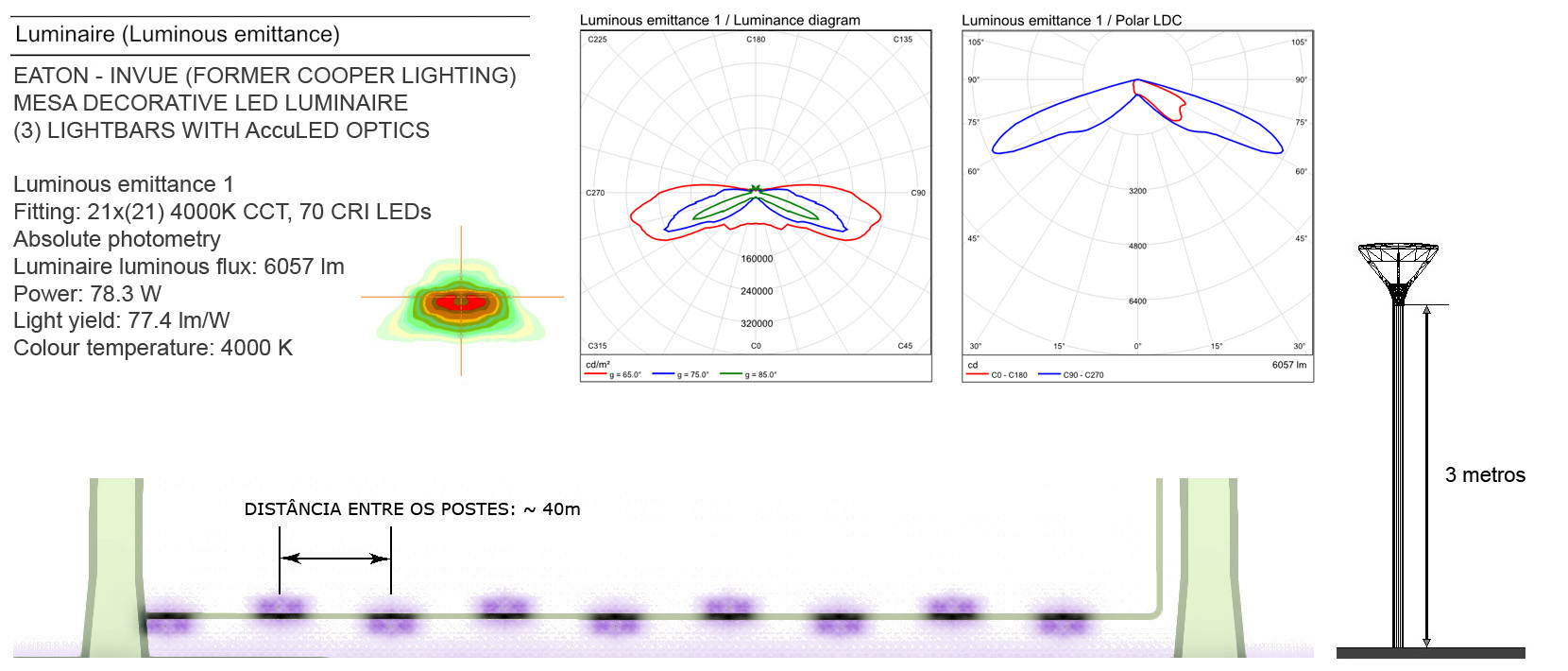

A tecnologia ótica AccuLED Optic™ da luminária é um caso a parte, pois há 12 opções de lentes de alta eficiência patenteadas que proporcionam a distribuição de luz ideal para cada tipo de projeto. Abaixo há uma imagem com a projeção de cada um dos tipos de distribuição luminosa das lentes:

Potência: 80W. Altura da luminária: 4m. Distância entre as luminárias (matriz de referência): 50x50 metros

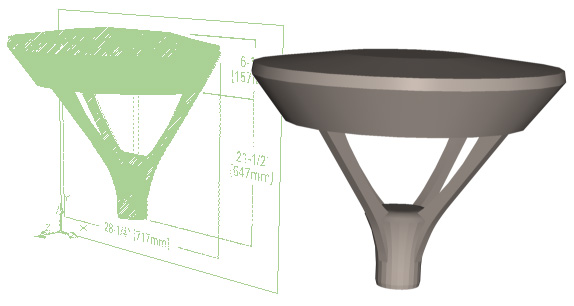

Características Construtivas

ESTRUTURA: caixa principal de alumínio fundido e braços da base de montagem com uma espessura mínima da parede de 3mm. Dissipador de calor em alumínio maciço com superior transferência de calor térmica em ambientes de até +40 °C. Tampa de acesso em alumínio fundido com espessura nominal de 3mm. A tampa inclui uma dobradiça interior com auto retenção. VEDAÇÃO: junta de silicone contínua fornecida para selar conjunto da tampa e bandeja óptica. LENTE: Lente integrada ao LED fabricada em acrílico, cada uma selada individualmente com proteção IP66. FIXAÇÃO: Quatro prendedores encaixados na parte inferior da estrutura proporciona o acesso ao interior da luminária. Quatro dobradiças ocultas feitas em aço inoxidável permitem o travamento da tampa na posição aberta.

Especificações Elétricas

Drivers LED montados na parte de trás da tampa de alumínio proporciona a transferência de calor ideal, operação eficiente e vida prolongada. Os drivers padrão apresentam tensão universal automática (120-277V 50 / 60Hz), 347V 60Hz ou operação em 480V 60Hz. Fator de potência maior que 0,9 e distorção harmónica menor que 20%. Adequado para o funcionamento em temperatura ambiente de -40 °C a 40 °C. Todos os equipamentos são fornecidos de fábrica com dispositivo de proteção contra surtos (10kV/10kA). As barras de LED apresentam grau de proteção IP66 e mantem a manutenção do fluxo luminoso em mais de 95% em 60.000 horas de uso (IESNA TM-21).

Garantia: 5 anos

Acabamento

A luminária possui acabamento com pintura em cinco estágios de revestimento em pó de poliéster TGIC, com espessura nominal de 2,5 mil para proteção superior contra o desbotamento e o desgaste. As placas de cobertura LIGHTBAR ™ são de cor padrão branco e podem ser especificadas para coincidir com a cor da luminária. As cores padrão incluem preto, bronze, cinza, branco, platina escuro e metálico grafite. Cores RAL e personalizados também estão disponíveis.

Análises e Simulações - MESA LED

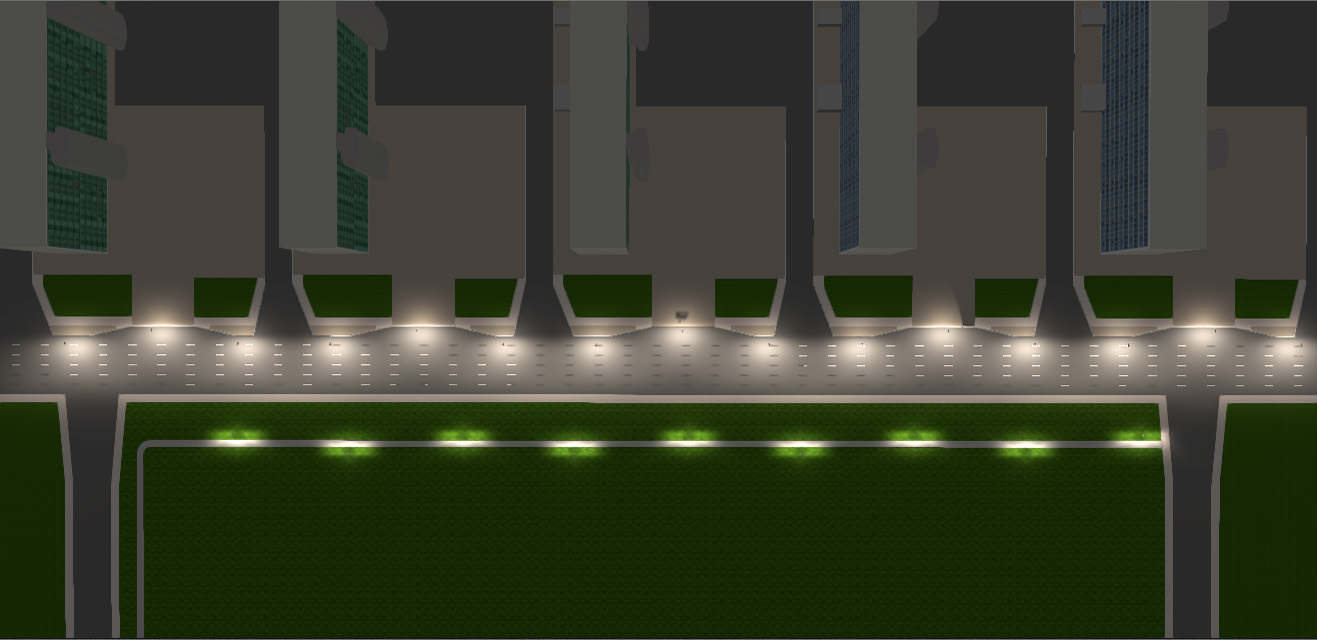

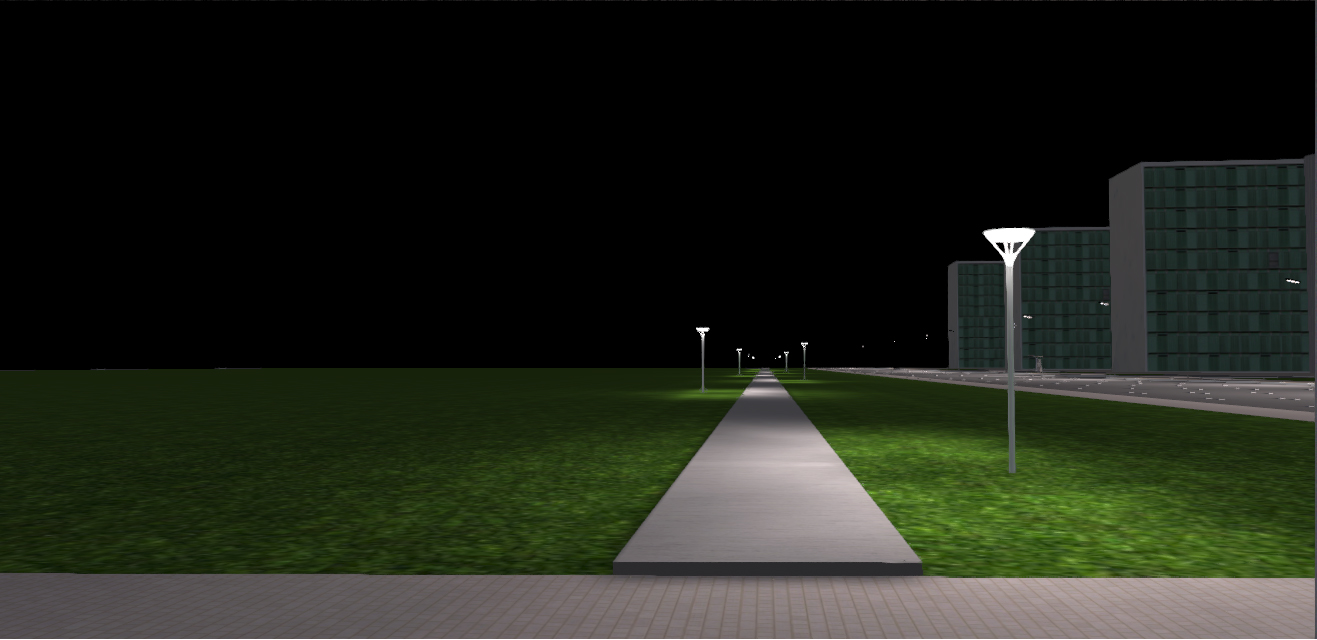

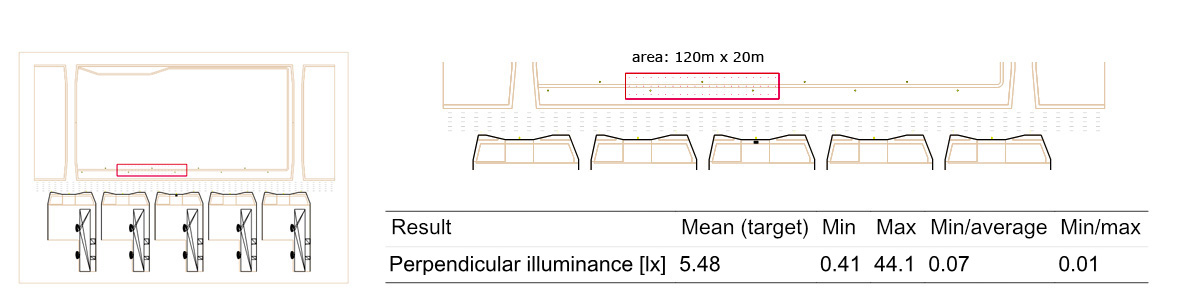

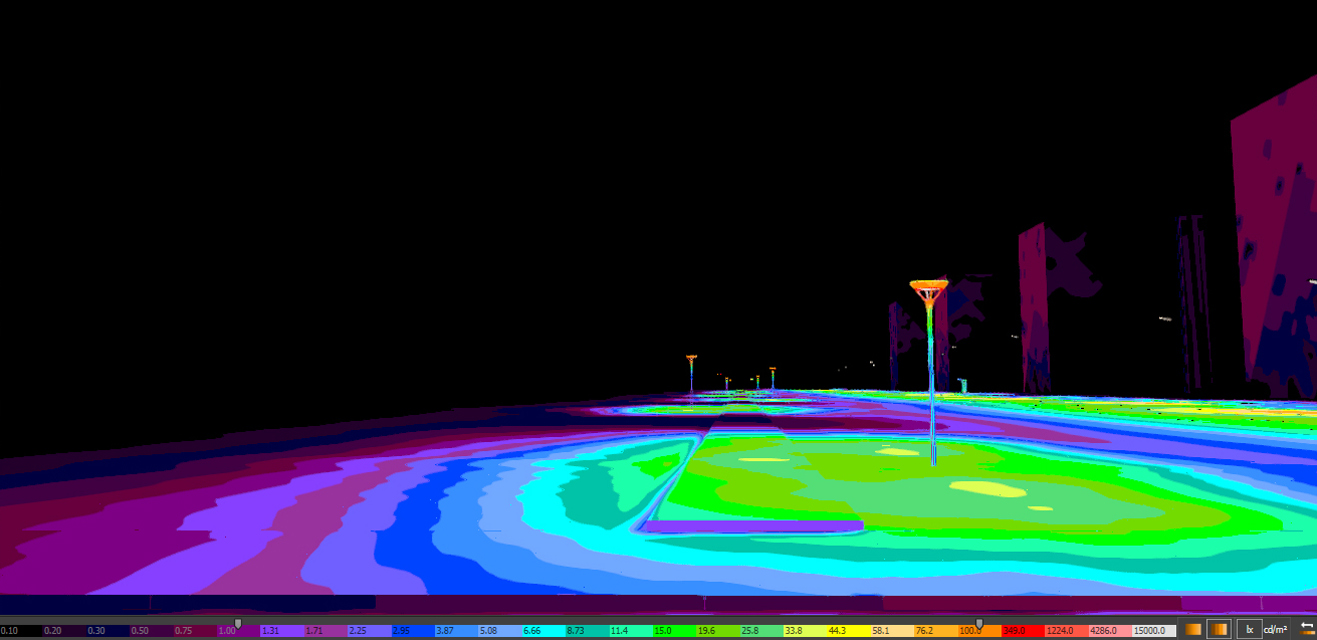

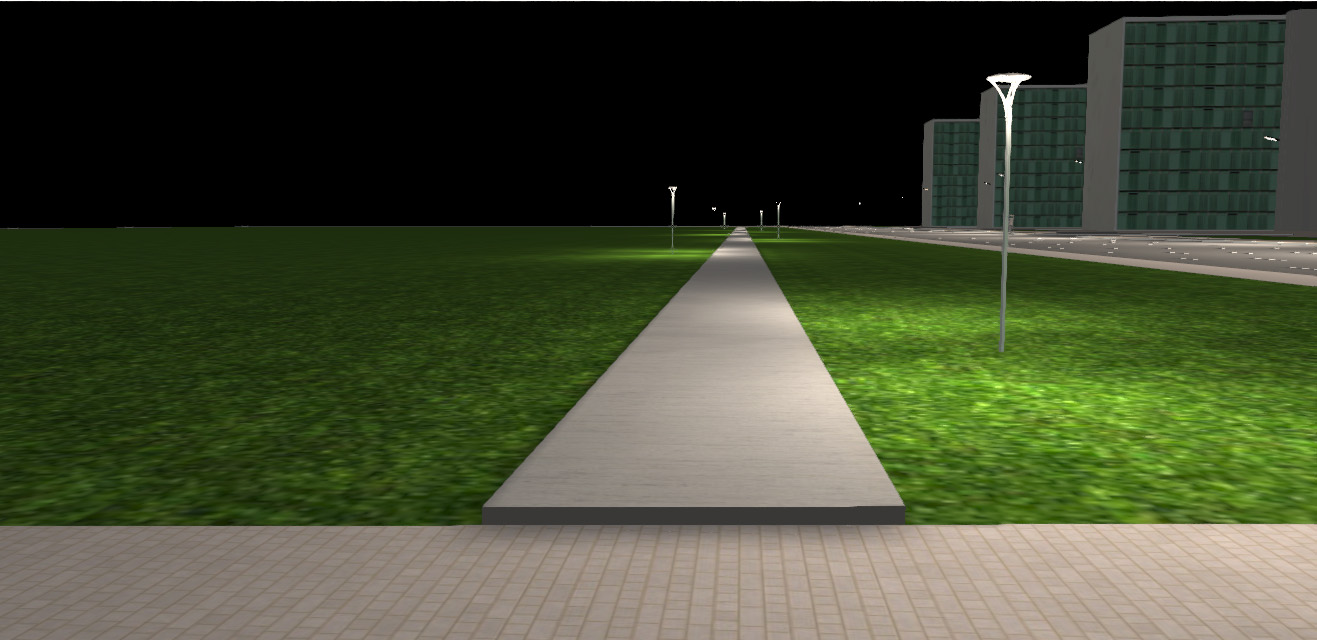

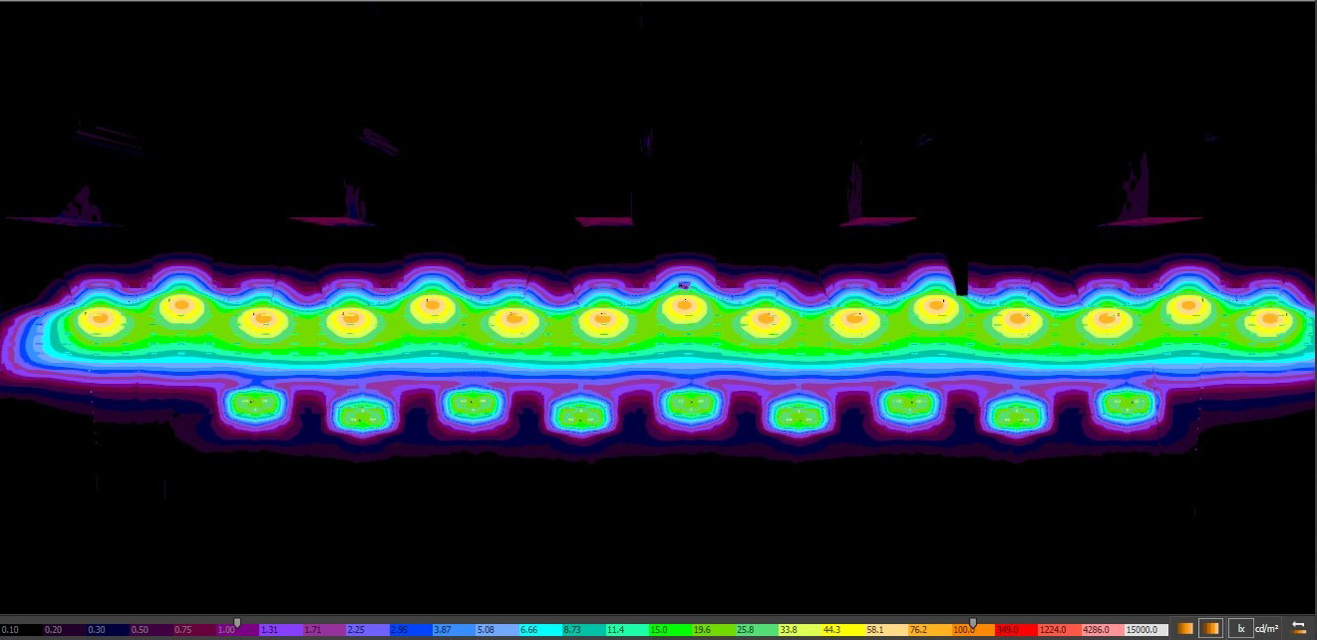

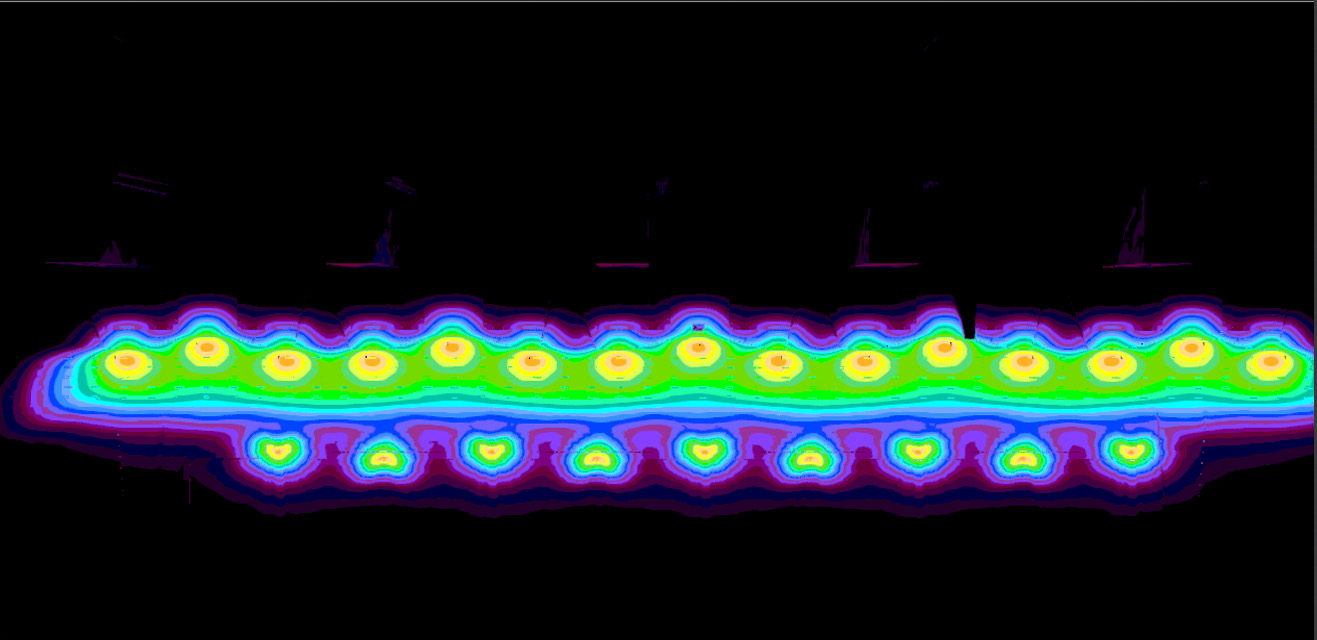

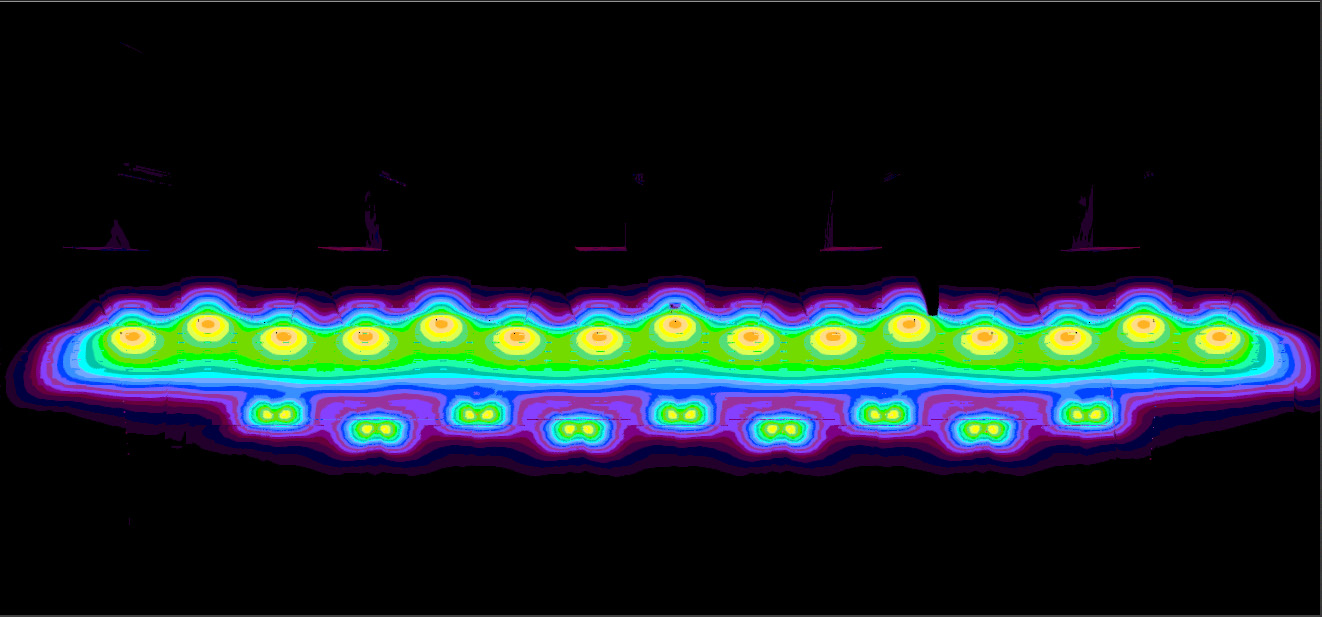

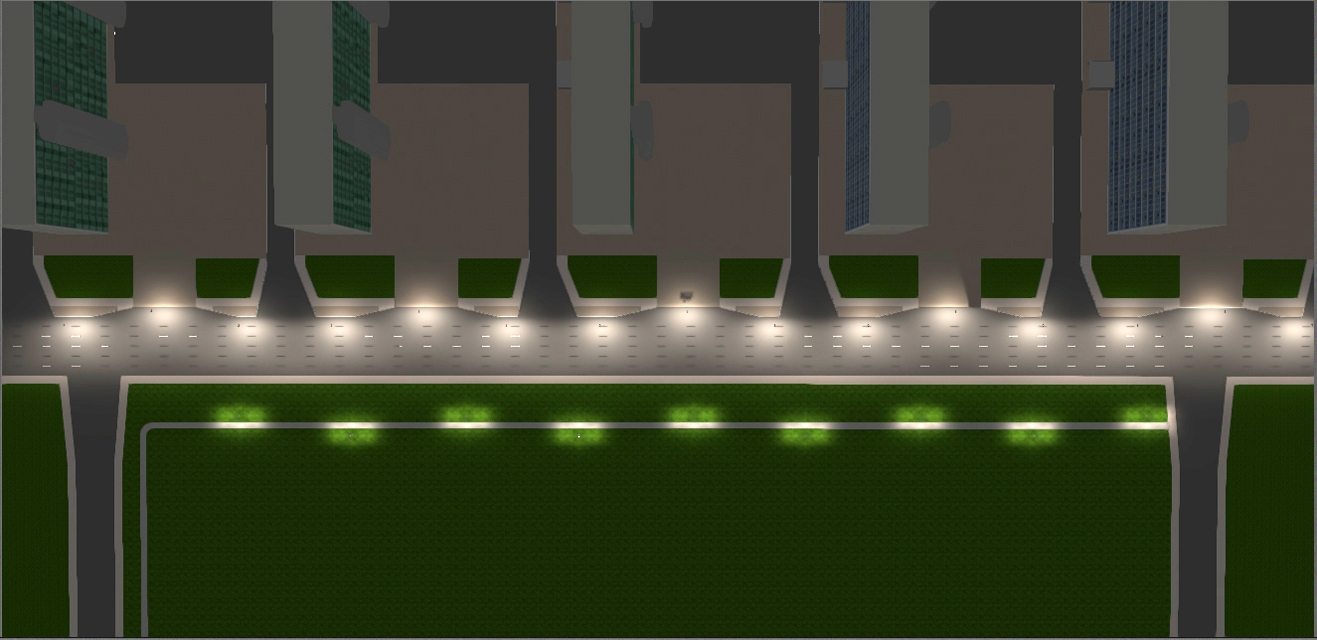

A definição correta da potência, altura e curva de intensidade luminosa de uma luminária depende de vários aspectos inerentes ao projeto arquitetônico do local de uso. Com a simulação em 3D é possível fazer uma análise mais qualitativa da aplicação da luminária em determinado ambiente. Abaixo serão apresentadas algumas simulações com o uso da luminária MESA LED nas praças do eixo monumental. Com o intuito de se alcançar os resultados de iluminação mais próximos da realidade, foram incluídas nas simulações, as luminárias LED de alta potência instaladas nos postes de iluminação da pista de rodagem do eixo monumental.
